換熱機組

高效智能換熱機組

產品原理

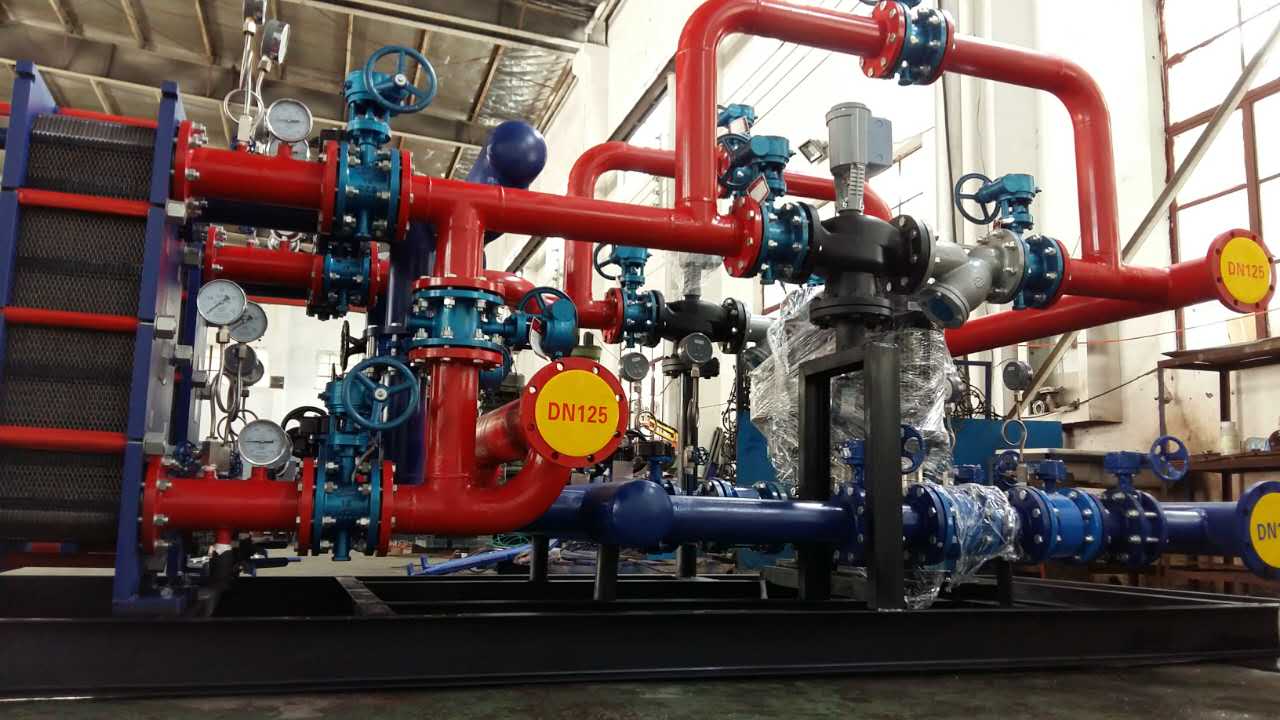

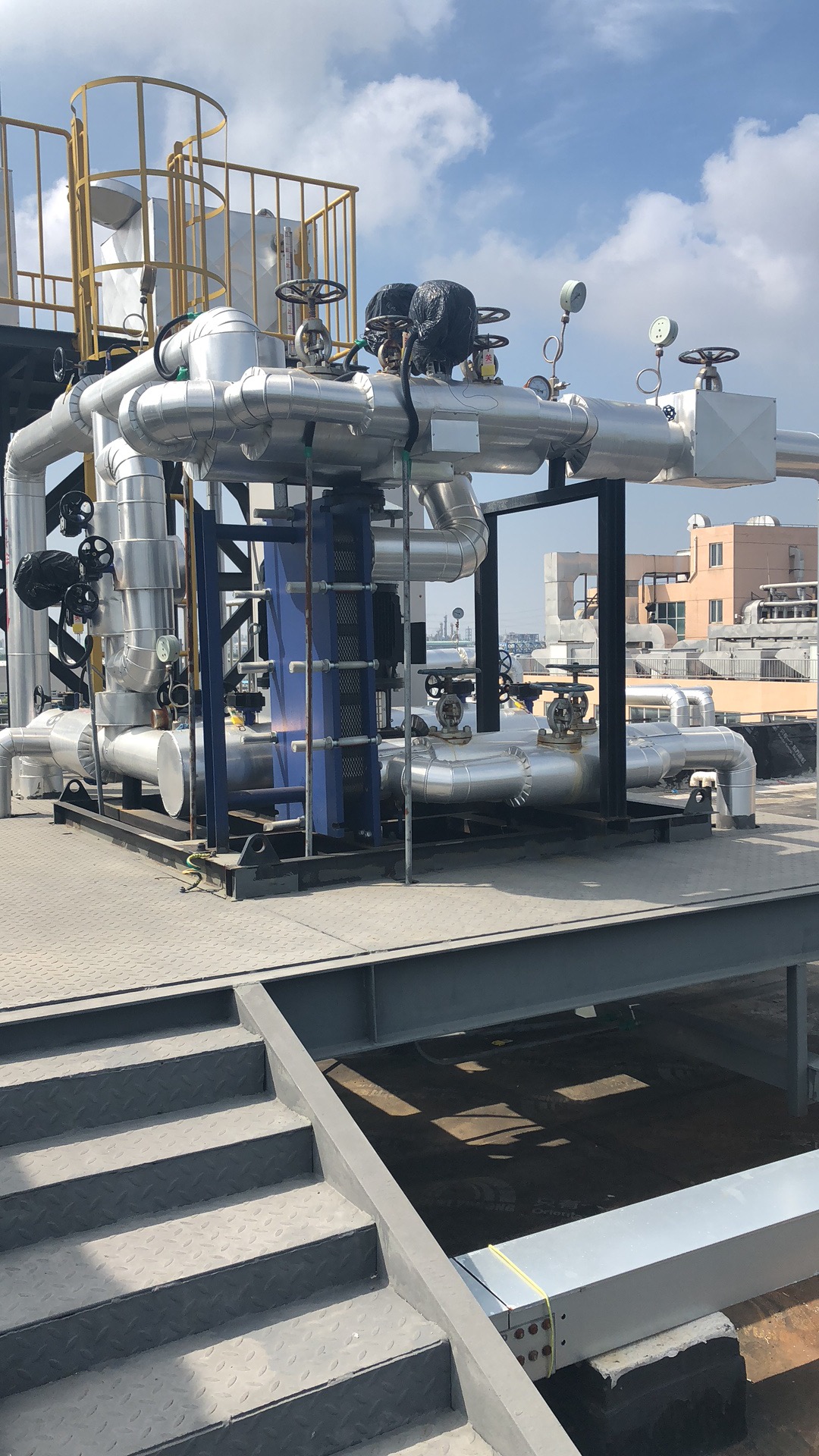

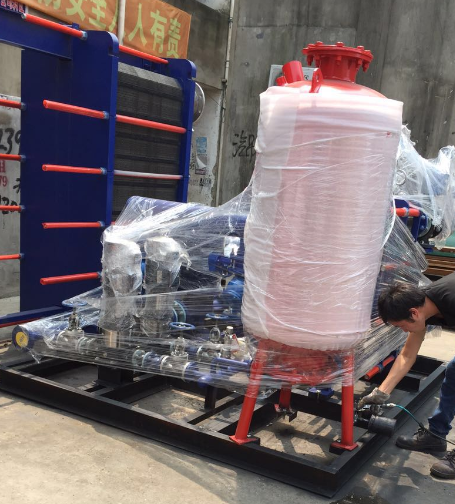

上海將星智能換熱機組是集成了換熱器/循環泵/補水泵/儀表/傳感器/溫度控制/電氣控制及閥門管路等于一體的機電化設備，并進行科技計算和優化設計，具有硬件配置精良機構布局合理、控制系統先進、操作管理方便、節約運行費用等優點。能為不同需求的用戶提供一體化的換熱綜合解決方案，已被廣泛應用到區域供熱/制冷系統生活熱水系統、余熱回收、海水淡化、工藝冷卻系統等等諸多領域。

產品優勢：

專業化的設計

集熱工機械、過程儀表、網絡通訊、電氣控制等設計于一體可根據不同用戶對換熱機組進行硬件和軟件的優化設計,量身訂做以滿足用戶的不同工況要求。

性價比高

機構緊湊，可大大節約機房面積和基建費用，出廠前已經嚴格檢測，現場只需法蘭連接，開機即可投入行，減少現場安裝工程費用，縮短工程建設周期。

質量更穩定

工業化生產整機設計整機生產整機測試并嚴格遵循!S09001國際質量體系，涵蓋設計控制采購控制生產過程控制成品檢測以及產品安全控制等各個工藝環節,保證換熱機組整機質量的穩定可靠。

運行管理更輕松

※人性化的人機界面，操作管理方便。先進成熟的控制系統，故障率低維護量少，節能運行，可真正實行無人值守安全運行和遠程監控。

型號說明：

1、自動控制供水溫度，即供水溫度可按設定溫度標準間溫度或室外溫度所需室溫自動調整，智能控制，實現機電一體化，供熱能力大，無需人工監控、節能。

2、智能控制:集機電控制和各種參數顯示于一體實現了控制顯示的高度集成。其控制有兩種方式:

工控機控制:采集數據、數據顯示、實時控制，具有報警、各種實時數據、歷史數據的顯示、報表以及打印，功能完善。

觸摸屏和PLC聯合控制:能夠實現運行狀態各種運行參數的控制和顯示，結構緊湊，功能齊全。以上兩

種方式均可根據用戶的要求，實現局城或以互聯網的集中監控，遠程操作及故障診斷。

3、系統補水采用變頻控制,全自動按需補水對管網無沖擊，穩壓精度高。

4、采暖時將凝結水箱膨脹水箱和補水箱合為一體，體積小，占地面積小。

5、采用高性能板式換熱器，機組供熱功率大，體積小，占地面積少。

6、控制部分采用了國內外知名廠家的電氣元件，運行更可靠。

7、機組若用于生活熱水，可定點、定時、恒壓、恒溫、自動調節系統，自動化程度高,高效節能，安全舒適。

使用說明：

1該產品適用于住宅、機關廠礦醫院、賓館、學校等場合的采暖、洗澡和空調系統。

2、熱媒種類為蒸汽時，蒸汽的工作壓力在05Mpa溫度在150℃以內，若超出此值則選用全焊型板式換熱器(常規為可拆板式換熱器)或者減壓到05Mpa以內，過熱蒸汽的話則減溫到150℃以內。

3熱媒種類為熱水時采暖熱媒水溫度為110T空調生活熱水的熱媒水溫度為95℃若超出此值應重新設計換熱器。

4、采暖系統供回水溫度85/60℃(可調)，空調系統供回水50/60<C(可調)，生活熱水系統供水溫度65℃(可調)。

5熱媒種類為蒸汽時，采暖系統凝結水溫度低于80℃空調系統凝結水溫度低于60°℃。

6、生活熱水機組必需設計水循環管，參數表中(供水循環量)是指機組一用戶未端--機組的循環水量。7、雙循

環泵系統正常為一泵工作一泵備用，三循環系統正常為兩泵工作，一泵備用。

8、參數表中的采暖面積，其建筑物單位面積熱負荷是按70W/m計算的，實際供熱面積應按實際的建筑物單位面積熱負荷進行修正。

9、允許循環水阻(不包括換熱機組>為02Mpa如大于此值，定貨時應提出重新選擇循環水泵。

10數表中循環水泵，補水泵的型號及數量適用于用戶未提出具體要求的場合，當用戶選用不同的型號或有其他要求時應在定貨時注明。

11熱機組的外形尺寸與換熱問不符時我公司可根據用戶要求另行設計。

如無特殊要求汽水采暖、空調機組7MW以下采用疏水器控制疏水，7MW以上采用手動閥門控制疏水。
